Як розрахувати навантаження на промислову підлогу перед вибором полімерного покриття

Промислова підлога щодня приймає навантаження від обладнання, стелажів, складської техніки, сировини та готової продукції. При цьому вага рідко розподіляється рівномірно: значна її частина передається через опори верстатів, стійки стелажів або колеса навантажувачів на невеликі ділянки поверхні.

Саме тому вибирати систему лише за формулюванням «для високих навантажень» неправильно. Перед початком робіт необхідно визначити характер, величину та інтенсивність впливів, спосіб їх передавання на основу, а також вимоги до фінішного покриття.

Бетонна плита та полімерне покриття: у чому різниця

Основне навантаження від обладнання, стелажів і транспорту сприймає бетонна плита, яка передає його на підстильні шари та ґрунтову основу. Її товщина, клас бетону, армування, конструкція швів і характеристики основи мають визначатися інженерним розрахунком.

Полімерне покриття виконує інше завдання: захищає бетон від стирання, ударів, вологи та хімічних речовин, забезпечує герметичність, гігієнічність, протиковзні властивості й необхідний зовнішній вигляд поверхні.

Тому збільшення товщини полімерного шару не компенсує недостатню несучу здатність бетонної плити. Розрахунок основи та вибір покриття є взаємопов’язаними, але різними етапами.

Які навантаження необхідно враховувати

На промислову підлогу зазвичай одночасно діє декілька типів навантажень.

До рівномірно розподілених належать навантаження від складованої продукції, палет, контейнерів, насипних матеріалів та обладнання, яке опирається на основу по значній площі.

Зосереджені навантаження виникають під стійками стелажів, ніжками верстатів, опорами резервуарів і колесами техніки. Вони часто є найбільш критичними, оскільки значне зусилля передається на невелику ділянку плити.

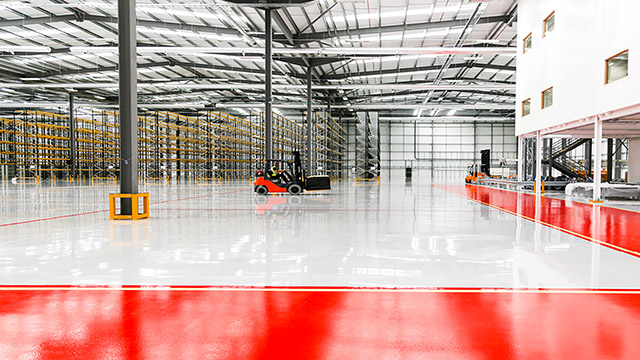

Динамічні навантаження створюють навантажувачі, штабелери, електровізки, вантажні автомобілі та автоматизовані транспортні системи. Особливо інтенсивного впливу зазнають проїзди, зони розвороту й гальмування, ділянки біля воріт і шви бетонної плити.

Також потрібно враховувати ударні, вібраційні та абразивні впливи. Падіння металевих деталей, робота пресів і верстатів, тверді колеса, пісок або металевий пил можуть суттєво прискорювати руйнування поверхні.

Які дані потрібні для розрахунку

Для стаціонарного обладнання визначають повну експлуатаційну масу, кількість і розмір опор, відстань між ними, наявність анкерного кріплення, вібрацій та ударних впливів. Важливо враховувати не лише «суху» масу установки, а й вагу сировини, рідин або продукції під час роботи.

Для стелажних систем ключовим показником є не загальна місткість усього ряду, а максимальне навантаження, яке одна стійка передає на бетонну плиту. Також враховують розміри опорних пластин, розташування анкерів і можливе майбутнє збільшення висоти стелажів.

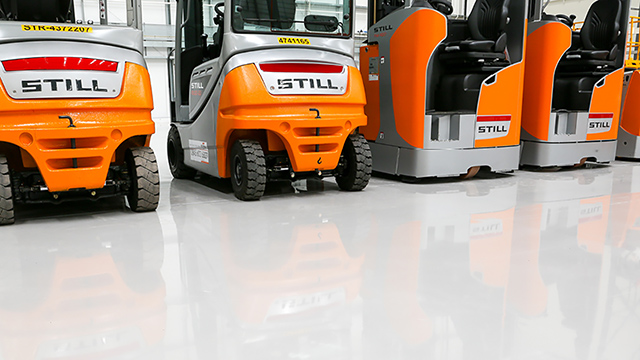

Для навантажувачів і складської техніки необхідно знати:

• повну масу машини з максимальним вантажем;
• навантаження на передню та задню осі;
• кількість, матеріал, діаметр і ширину коліс;
• швидкість та інтенсивність руху;
• маршрути, місця поворотів і гальмування;
• орієнтовну кількість проїздів за зміну.

Паспортна вантажність навантажувача не дорівнює навантаженню на одне колесо. У завантаженому стані значна частина ваги передається на передню вісь, тому для розрахунку потрібні фактичні осьові навантаження.

Попереднє визначення контактного тиску

Середній тиск у місці контакту можна попередньо оцінити за формулою:

p = F / A,

де F — навантаження на опору або колесо, а A — фактична площа контакту.

Наприклад, якщо опора передає 40 кН через пластину площею 0,02 м², середній контактний тиск становить 2 МПа.

Однак цього показника недостатньо для оцінки несучої здатності підлоги. Необхідно також враховувати товщину плити, міцність бетону на згин, армування, характеристики ґрунтової основи, розташування навантаження відносно країв і швів, а також кількість повторних циклів.

Тому така формула підходить лише для попередньої оцінки й не замінює конструктивного розрахунку.

Чому важливе місце прикладання навантаження

Одна й та сама сила по-різному впливає на центральну частину плити, її край, кут або ділянку біля деформаційного шва. Найуразливішими зазвичай є краї та шви, де під дією коліс можуть виникати вертикальні переміщення суміжних ділянок.

Регулярний рух навантажувачів через нестабільні шви призводить до руйнування кромок, появи відколів і пошкодження полімерного покриття. Тому маршрути техніки та конструкцію швів необхідно аналізувати ще на етапі проєктування.

Для рухомого обладнання важлива й повторюваність впливу. Одноразовий проїзд і тисячі циклів за одним маршрутом створюють принципово різне навантаження. Реальний вплив також зростає під час гальмування, поворотів, переїзду через нерівності та шви.

Як навантаження впливає на вибір покриття

Після перевірки несучої здатності бетонної основи визначають вимоги до полімерної системи.

Для зон із пішохідним рухом і легкими візками можуть застосовуватися тонкошарові рішення. У місцях постійного руху навантажувачів потрібне покриття з підвищеною стійкістю до стирання, ударів і точкових навантажень.

Для важких виробництв важливими є механічна міцність і здатність витримувати падіння деталей. На харчових та хімічних підприємствах механічні впливи потрібно оцінювати разом із дією води, кислот, лугів, жирів, мийних засобів і температурних перепадів.

Товщину покриття не можна вибирати лише за масою техніки. Враховуються тип матеріалу, міцність бетонної основи, інтенсивність руху, вид коліс, хімічний і температурний вплив, необхідна фактура та очікуваний термін експлуатації.

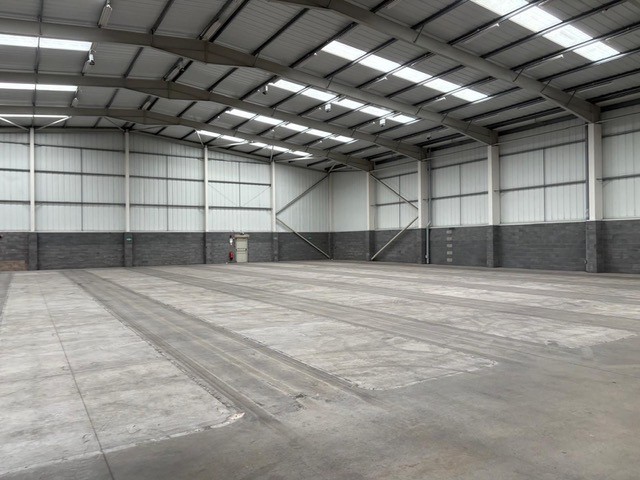

Обстеження наявної основи

Якщо покриття планують наносити на вже експлуатовану підлогу, необхідно оцінити товщину й міцність бетонної плити, стан швів і тріщин, поверхневу міцність, вологість, рівність та наявність забруднень.

Візуально міцна підлога не завжди здатна витримати нові стелажі, важче обладнання або інтенсивніший рух техніки. Рішення щодо збільшення навантаження повинно прийматися за результатами обстеження та інженерного розрахунку.

Типові помилки

Під час вибору промислової підлоги найчастіше припускаються таких помилок:

• враховують лише загальну масу обладнання;
• виконують розрахунок для порожніх стелажів або резервуарів;
• не аналізують навантаження на окреме колесо чи опору;
• ігнорують стан і розташування швів;
• намагаються компенсувати слабку основу товстішим полімерним шаром;
• не враховують майбутнє збільшення навантажень.

Висновок

Правильний вибір промислової підлоги починається з аналізу реальних умов експлуатації. Необхідно враховувати не лише загальну масу обладнання, а й спосіб передавання навантаження, площу контакту, інтенсивність руху, кількість циклів, стан бетонної плити та супутні хімічні й температурні впливи.

Несучу здатність основи підтверджують інженерним розрахунком, а полімерну систему підбирають відповідно до механічних, санітарних і технологічних вимог конкретної зони.

Фахівці компанії «Стоунхендж» оцінюють стан бетонної основи, характер навантажень та умови експлуатації об’єкта. На підставі цих даних підбирається система Flowcrete, яка відповідає реальним потребам виробництва та допомагає уникнути передчасного зношення покриття.
